Pompy kotłowe i obiegowe Wilo w ECO Malbork
Ogólne informacje o inwestycji:
Początki zakładu ciepłowniczego w Malborku sięgają lat sześćdziesiątych ubiegłego wieku. Samodzielne Przedsiębiorstwo Energetyki Cieplnej w Malborku powstało w 1991 roku, a sześć lat później przeszło na własność gminy Malbork. Po przejęciu większościowego udziału przez firmę ECO SA w maju 2007 roku spółka zmieniła nazwę na ECO Malbork sp. z o.o.. Produkuje i dostarcza ona ciepło do miast Malbork, Dzierzgoń, Nowy Staw, Prabuty oraz na teren gminy Ryjewo, zachowując przy tym wysokie standardy obowiązujące w całej Grupie ECO. Aktualnym priorytetem zakładu jest rozbudowa sieci w celu dotarcia do jak największej liczby odbiorców i zapewnienie im komfortu na miarę XXI wieku. Pomaga w tym Zintegrowany System Zarządzania oparty na normach ISO 9001:2015 (zarządzanie jakością) oraz ISO 14001:20015 (zarządzanie środowiskiem).
Wyzwanie – problem do rozwiązania:
Pierwotnie układ pompowy ciepłowni ECO Malbork składał się z sześciu pomp obiegowych (sieciowych) dostarczających wodę do sieci poprzez zespół czterech kotłów WR10, przy czym jeden z nich (kocioł nr 3) jest obecnie wycofany z eksploatacji.
Dwie pompy sieciowe, odpowiednio o mocy 90 oraz 75 kW były pompami z regulacją prędkości obrotowej, zaś pozostałe były tzw. pompami sztywnymi. Zmieszanie zimne było realizowane dławieniowo na obejściu kotłów. W układzie pracowały trzy pompy zmieszania gorącego, które utrzymywały wymaganą temperaturę wody wlotowej do kotłów. O stabilizację ciśnienia na powrocie oraz jej uzupełnianie dbał zespół pomp stabilizująco-uzupełniających. Taki układ, ze względu na przestarzałą technologię oraz wiek, był nieefektywny energetycznie i generował duże koszty eksploatacyjne.
Zastosowane rozwiązania Wilo i wynikające z tego korzyści:
Obiekt został poddany wnikliwej analizie technicznej przez Wilo Polska Sp. z o. o. W jej wyniku stworzono koncepcję przebudowy starego układu polegającą na zmianie technologii i zastosowaniu osobnego gniazda z czterema pompami kotłowymi Wilo-Atmos GIGA-B 80/140-18,5/2 oraz gniazda z taką samą liczbą pomp obiegowych Wilo-Atmos GIGA-N 80/200-55/2. Realizują one zmieszanie zimne i zapewniają przepływ w miejskiej sieci ciepłowniczej z pominięciem kotłów. Natomiast za zmieszanie gorące, którego celem jest utrzymanie odpowiedniej temperatury na wlocie do kotłów, odpowiedzialne są dwie przepustnice z napędami elektrycznymi, którymi steruje nadrzędny system SCADA. W projekcie przewidziano także szafy zasilające i sterujące tymi pompami. Głównym założeniem tak przygotowanej koncepcji było obniżenie zużycia energii o ok. 30%.

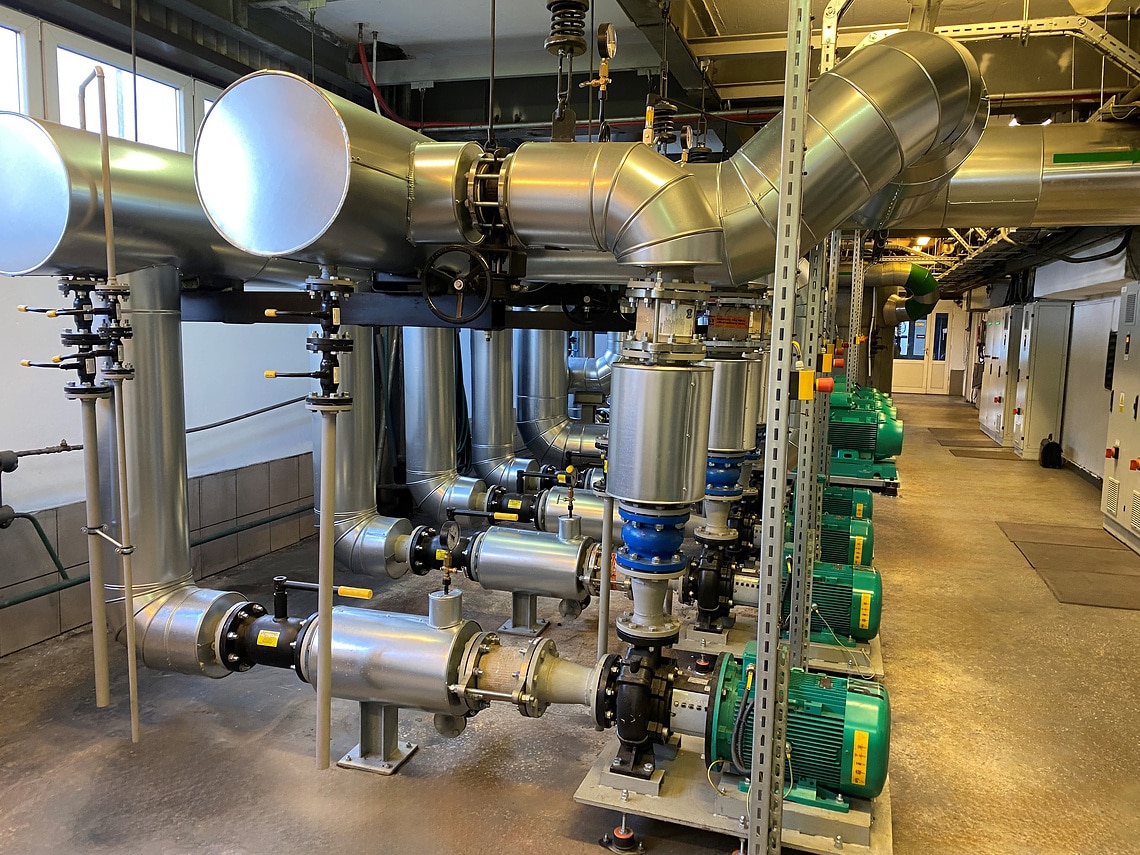

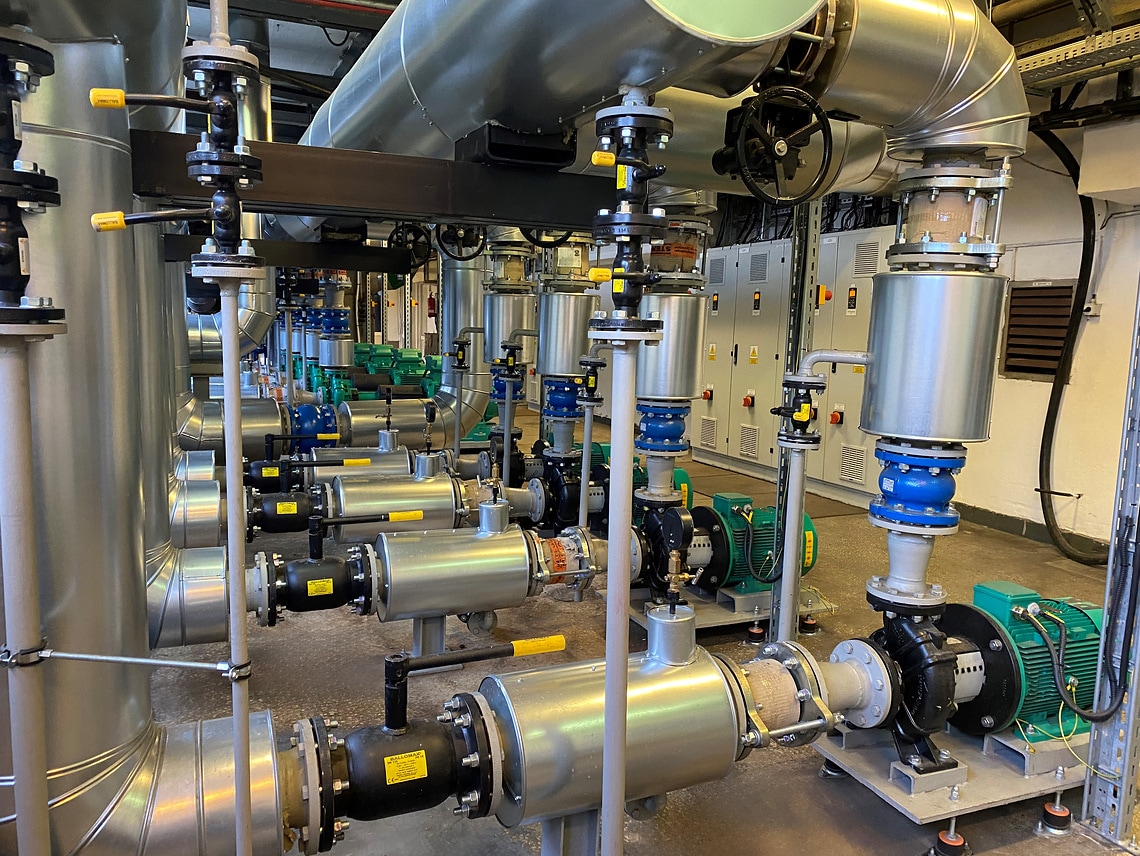

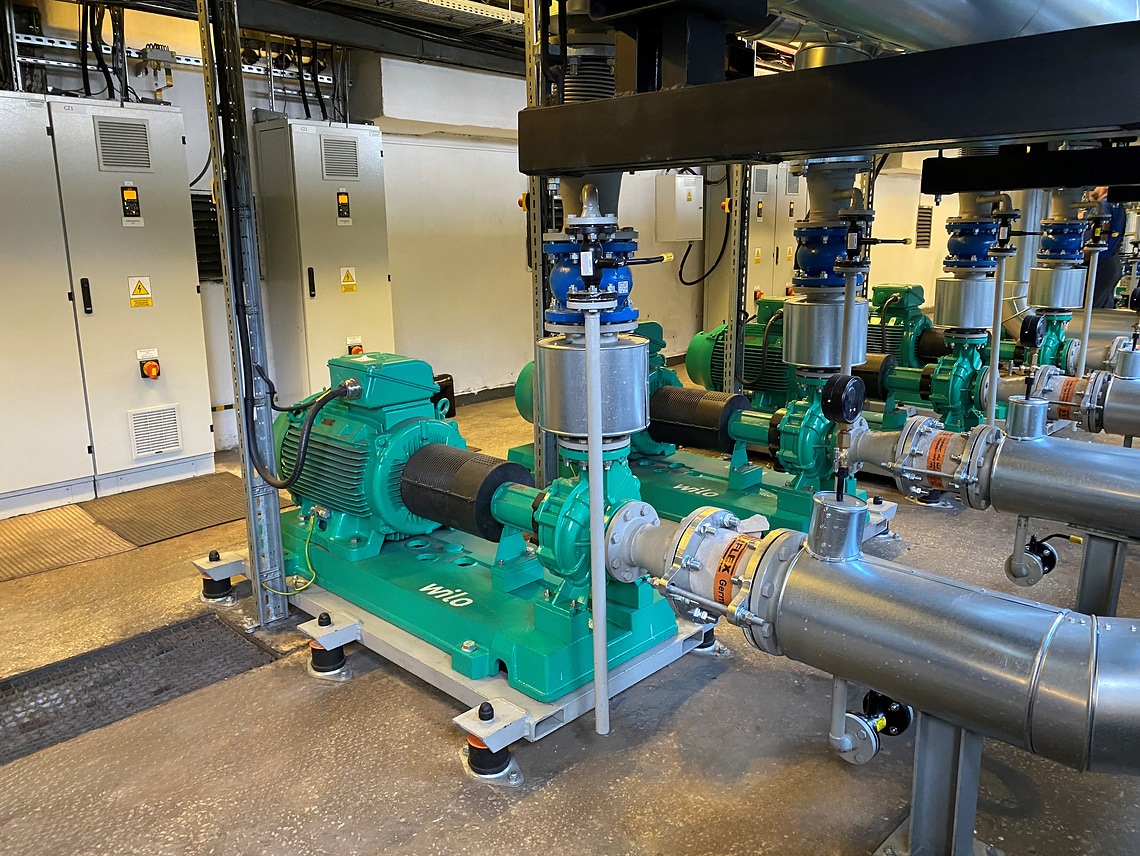

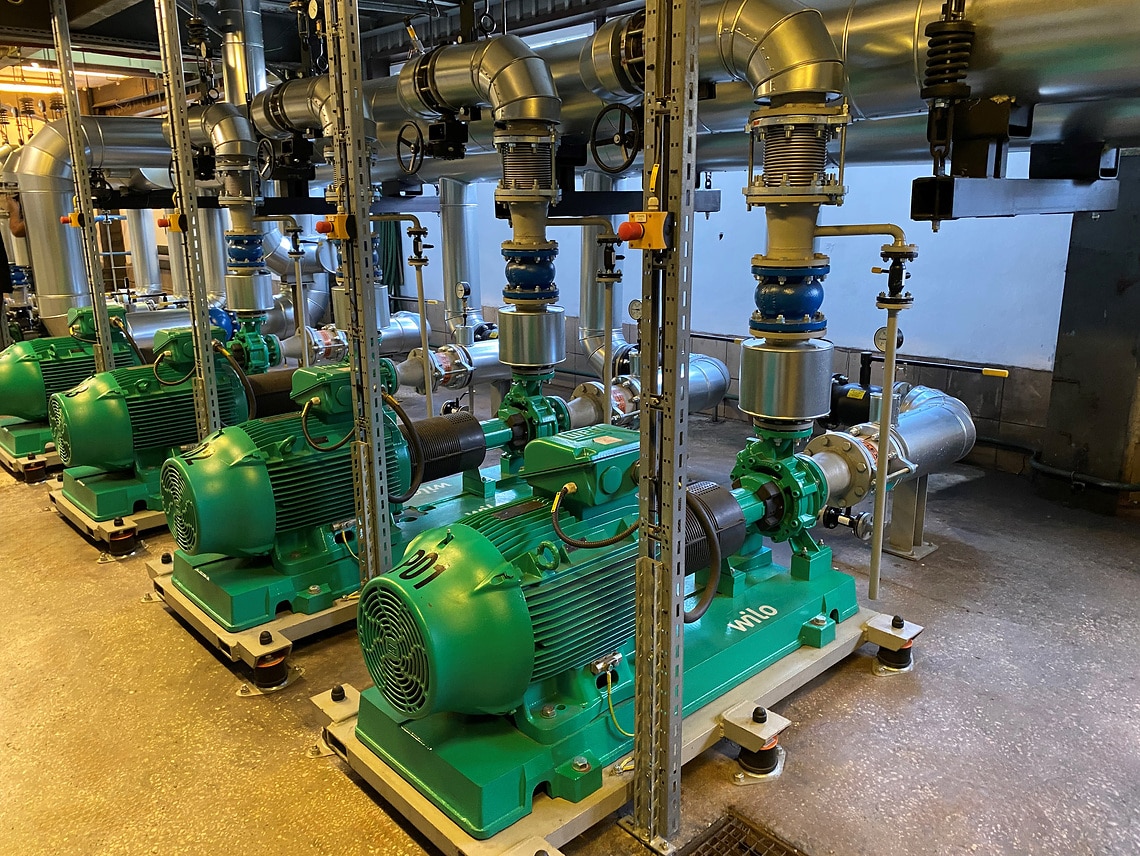

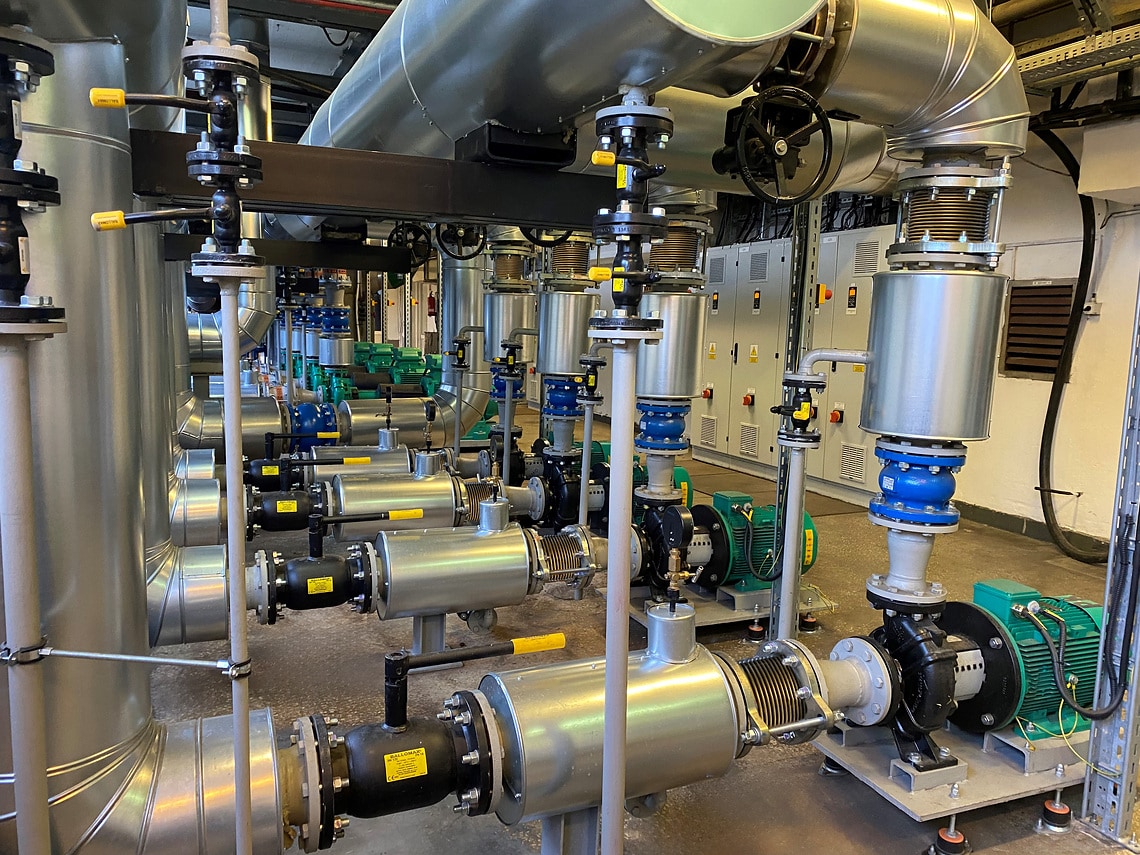

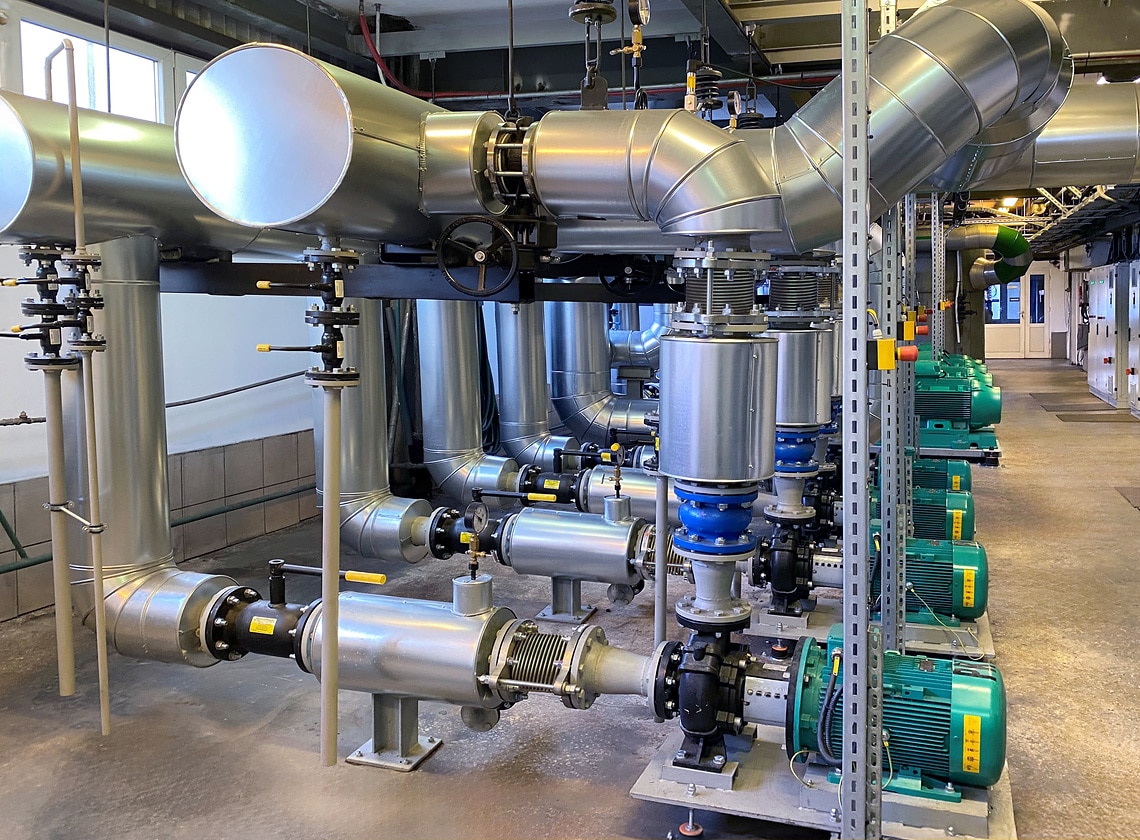

Kolejnym krokiem było przygotowanie projektów wykonawczych w branży konstrukcyjno-mechanicznej oraz elektrycznej, które zawierały szczegółowe opisy sposobu wykonania modernizacji. Trzecim i ostatnim etapem było wykonanie przebudowy układu. Zakres prac obejmował demontaż starego układu pomp, dostawę i montaż czterech pomp obiegowych Wilo-Atmos GIGA-N 080/200-55/2 oraz czterech pomp kotłowych Wilo-Atmos GIGA-B 80/140-18,5/2, a także dostawę i montaż nowych kolektorów pomp PO i PK, armatury zwrotnej, odcinającej oraz regulacyjnej. Przebudowy wymagały także kolektory przed i za kotłami. Ponadto należało zdemontować starą infrastrukturę elektryczną oraz zamontować nowe szafy zasilające i sterujące oraz wykonać wszystkie prace elektryczne. Ostatnim etapem inwestycji było uruchomienie nowego układu.
Po 24 miesiącach eksploatacji nowego układu pomp kotłowych i sieciowych stwierdzono obniżenie zużycia energii na poziomie od 31,9% do 43% w zależności od roku odniesienia. Można więc stwierdzić, iż finalny efekt przewyższył i tak niezwykle atrakcyjne założenia koncepcyjne.
Partnerami merytorycznymi przy opracowaniu koncepcji, projektów wykonawczych oraz realizacji całego zadania były firmy:
ENERGOM s.c. - Zakład Przepływowych Maszyn Energetycznych
ul. Ślężańska 13, 58-100 Świdnica
oraz
ElektroMontaż Toruń Sp. z o. o.
ul. Na Zapleczu 20, 87-100 Toruń
