System Wilo-Nexos do zdalnego monitoringu parametrów pracy urządzeń pompowych - korzyści
Dostęp do informacji odgrywa kluczową rolę w szybkości reagowania na awarie urządzeń. Dostępne rozwiązania w zakresie zbierania danych o pracy urządzeń w długim okresie czasu umożliwiają zapobieganie występowaniu awarii na podstawie analizy kluczowych parametrów ich pracy.
System monitoringu parametrów pracy urządzeń pompowych Wilo-Nexos został stworzony w odpowiedzi na wyzwania z jakimi mierzą się Użytkownicy urządzeń pompowych: Zarządcy nieruchomości, Przedsiębiorstwa gospodarki komunalnej, Zespoły odpowiedzialne za infrastrukturę w przedsiębiorstwach przemysłowych.

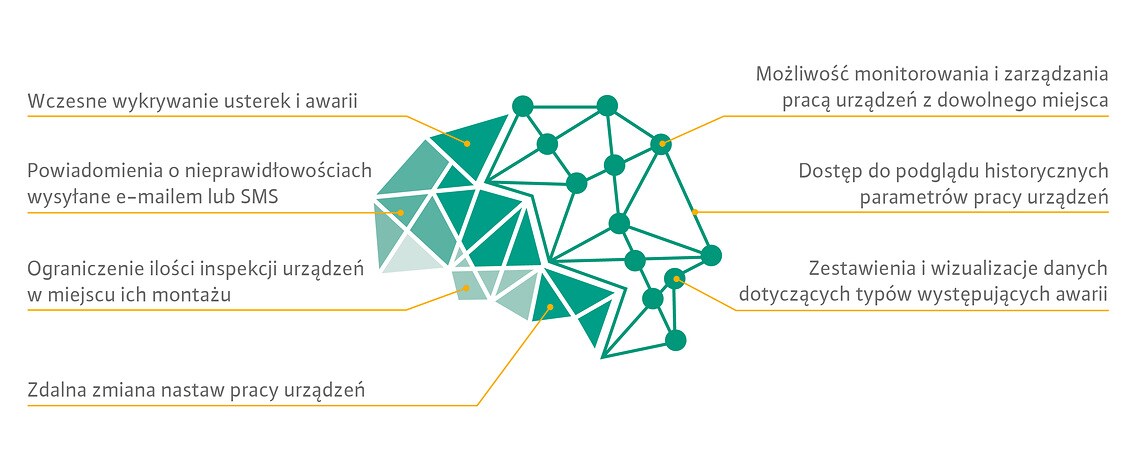

Korzyści płynące ze stosowania systemu Wilo-Nexos
Zapobieganie awariom i szybka reakcja:
- Wczesne wykrywanie usterek i awarii
- Automatyczne powiadomienia o nieprawidłowościach na adres e-mail lub sms
Wilo-Nexos korzysta ze zoptymalizowanych algorytmów, które gwarantują, że informacja o awarii zostanie przesłana na wskazany adres e-mail lub numer telefonu komórkowego natychmiast po jej zdiagnozowaniu co umożliwia niezwłoczne wdrożenie odpowiednich działań zaradczych.
Oszczędność czasu i kosztów:
- Ograniczenie potrzeby inspekcji na miejscu
- Ograniczenie ryzyka kosztowych napraw w przyszłości
W zależności od ilości monitorowanych urządzeń oraz rozproszenia zarządzanej infrastruktury okres zwrotu poniesionych kosztów związanych z wyposażeniem i obsługą systemu wynosi od 6 do 12 miesięcy.

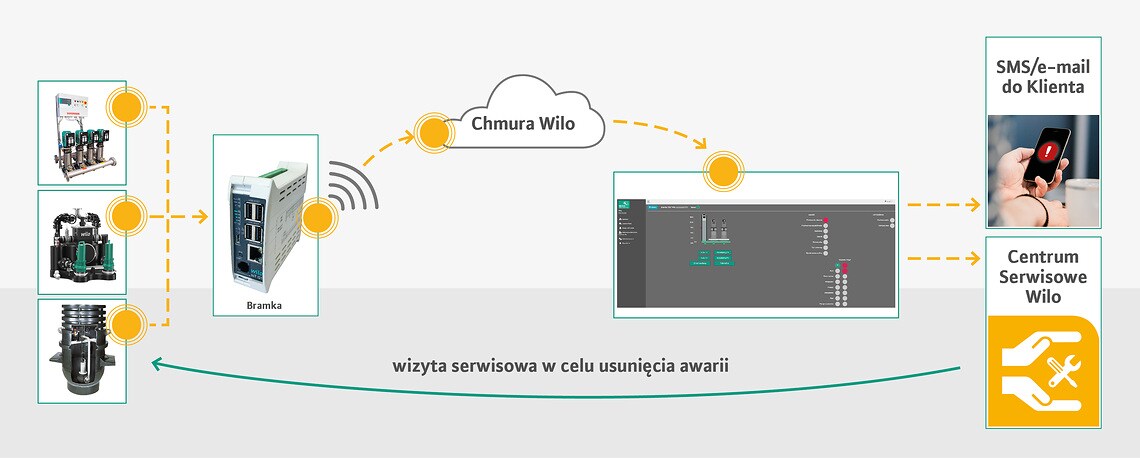

Schemat działania systemu Wilo-Nexos
Warianty usługi
| Zakres | Monitoring | Monitoring + Przeglądy | Monitoring + Gwarancja Premium | Monitoring + Przeglądy + Czas reakcji |
|---|---|---|---|---|
| Dostęp do systemu Wil-Nexos poprzez indywidualne konto użytkownika | x | x | x | x |
| Powiadomienia o awariach SMS lub e-mail | x | x | x | x |
| Przegląd serwisowy urządzenia co 12 miesięcy | x | x | x | |
| Przedłużenie gwarancji na urządzenie * | x | |||
| Gwarantowany czas reakcji serwisu Wilo na występjącą awarię ** | x |
* - dotyczy urządzeń spełniających wymagania dotyczące przedłużenia gwarancji
** - wycena zależna od lokalizacji obiektu i wymaganego czasu reakcji
Sterowniki Wilo i instalacje technologiczne w oparciu o różnego rodzaju sterowniki
| Zakres | Lokalizacje wyposażone w urządzenia Wilo wyposażone w standardowe sterowniki | Lokalizacje wyposażone w inne urządzenia: ZH spoza oferty Wilo, SUW, kanalizacja ciśnieniowa |
|---|---|---|
| Wizualizacja urządzeń w systemie Wilo-Nexos | bezpłatnie | wykonywana odpłatnie na podstawie dokumentacji przekazanej przez użytkownika |
| Uruchomienie systemu monitoringu przez serwis Wilo | wymagane | wymagane |
| Podpisanie umowy abonamentowej zawierającej opłatę za dostęp do systemu oraz kartę SIM | wymagane | wymagane |
| Bezpłatna konsultacja w miejscu montażu, ustalenie warunków technicznych montażu | bezpłatnie | bezpłatnie |
| Szkolenie online dla użytkowników systemu Wilo-Nexos | bezpłatnie | bezpłatnie |

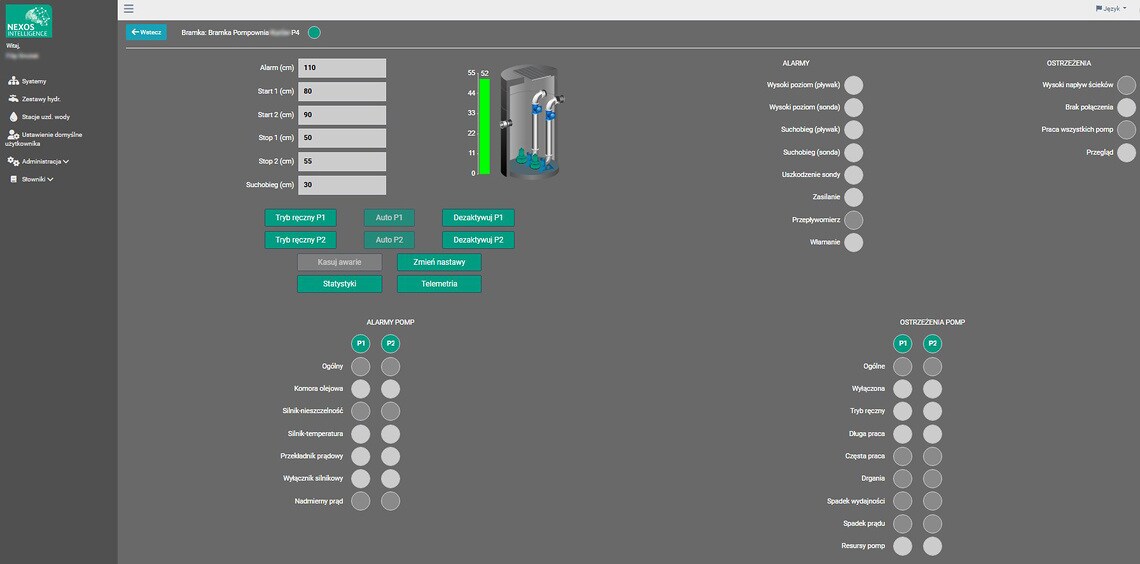

Przykładowa wizualizacja systemu Wilo-Nexos

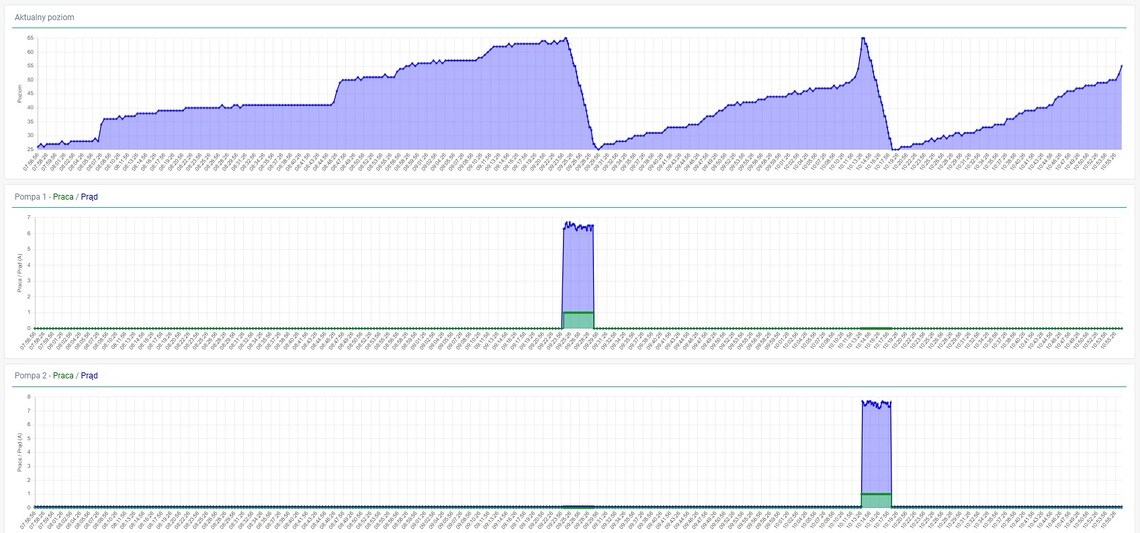

Wizualizacja parametrów pracy systemu Wilo-Nexos

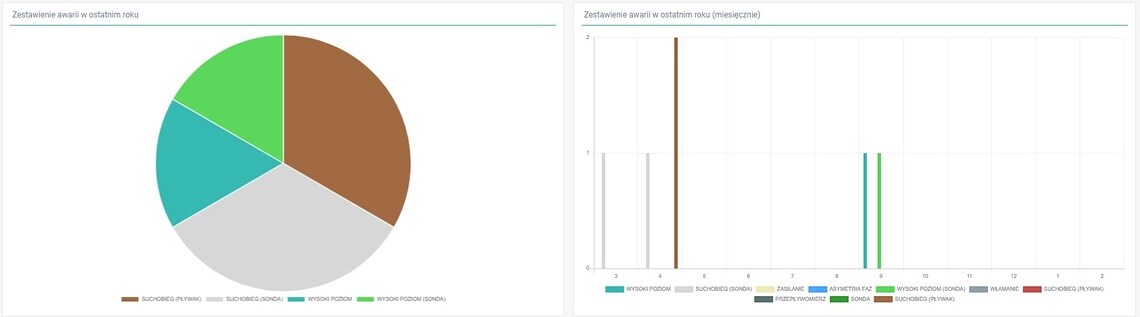

Zestawienie awarii - wizualizacja
Stany alarmowe pompowni / tłoczni
| Alarm | Opis awarii | Możliwe przyczyny |
|---|---|---|
| Wysoki poziom (pływak) | Poziom ścieków przekroczył stan alarmowy. | Chwilowy napływ ścieków jest wyższy niż wydajność pompy. |
| Wysoki poziom (sonda) | Poziom ścieków przekroczył stan alarmowy. | Chwilowy napływ ścieków jest wyższy niż wydajność pompy. |
| Suchobieg (sonda) | Lokalny sterownik wyłączył awaryjnie pompę. Poziom suchobiegu został przekroczony. |
Sonda została uszkodzona. Sonda została zabrudzona. |
| Suchobieg (pływak) | Lokalny sterownik wyłączył awaryjnie pompę. Zadziałał pływak suchobiegu. |
Pływak suchobiegu jest zabezpieczeniem dodatkowym uruchamianym wtedy, gdy poziom ścieków spadnie poniżej minimalnego. Do takiej sytuacji może dojść jeśli: - nie zadziałał prawidłowo poziom wyłączenia sondy pomiarowej, - poziom minimalny pływaka został ustawiony nieprawidłowo, - pływak poluzował się, podwiesił się lub zablokował. |
| Uszkodzenie pływaka (suchobieg) | Wilo-Nexos zgłasza alarm. Możliwy brak uruchomienia przy poziomie suchobiegu. | Uszkodzony / zerwany kabel połączeniowy. |
| Asymetria faz | Lokalny sterownik nie pozwala na włączenie pompy. Parametry napięcia zasilania przekraczają wartości graniczne. |
Przyczyną może być: - brak fazy, - asymetria fazy, - zbyt niskie napięcie zasilania. |
| Brak zasilania | Wilo-Nexos zgłasza alarm. |
Brak zasilania z zewnątrz – sprawdź zabezpieczenie w złączu kablowym. W razie konieczności należy wezwać zakład energetyczny. · Zadziałał wyłącznik różnicowo-prądowy. Należy ponownie go załączyć lub/i znaleźć przyczynę jego zadziałania. · Zadziałał bezpiecznik na sterowaniu. Należy ponownie go załączyć lub/i znaleźć przyczynę jego zadziałania. · Zadziałał bezpiecznik na jednej z faz czujnika kontroli faz CKF. · Uszkodzony zasilacz 230/24V. |
| Przepływomierz | Wilo-Nexos zgłasza alarm awarii przepływomierza. | Uszkodzony przepływomierz. |
| Włamanie |
Wilo- Nexos zgłasza alarm włamania. |
· Został podany błędny kod otwarcia. · Nieuprawnione otwarcie szafy/włazu pompowni |
Stany alarmowe pomp
| Alarm | Opis awarii | Możliwe przyczyny |
|---|---|---|
| Ogólny | Sterownik melduje alarm ogólny niesklasyfikowany poniżej. | |
|
Komora olejowa |
Sterownik nie włącza pompy. Sensor melduje obecność wody w komorze olejowej pompy. |
· Uszkodzone uszczelnienie mechaniczne pompy. · Zbyt długo niewymieniany olej w komorze olejowej. |
| Silnik - nieszczelność |
Sterownik nie włącza pompy. Sensor melduje obecność wody w komorze silnika pompy. |
· Uszkodzone uszczelnienie mechaniczne pompy. · Skraplanie pary wodnej przy niskich temperaturach zewnętrznych. |
| Silnik - temperatura | Sterownik nie włącza pompy. Sensor melduje przekroczenie maksymalnej temperatury pracy uzwojenia silnika pompy. |
· Zbyt długa praca z wynurzonym silnikiem. · Zbyt częsta praca pompy. · Zablokowane wirniki przy jednoczesnej błędnej nastawie prądu maksymalnego. · Pompa pracuje poza charakterystyką przy jednoczesnej błędnej nastawie prądu maksymalnego. |
| Przekładnik prądowy | Sterownik melduje alarm uszkodzenia przekładnika. | Uszkodzony przekładnik. |
| Stycznik | Sterownik melduje alarm uszkodzenia stycznika. | Uszkodzony stycznik. |
| Wyłącznik silnikowy | Sterownik melduje alarm – zadziałał wyłącznik silnikowy. | Wystąpiło przeciążenie silnika ze względu na zablokowanie wirnika lub pracę pompy poza charakterystyką. |
| Nadmierny prąd | Sterownik melduje alarm poboru nadmiernego prądu. |
· Pompa pracuje poza charakterystyką. · Wirnik jest przyblokowany. |
Stany ostrzegawcze pompowni / tłoczni
| Alarm | Opis | Możliwe przyczyny |
|---|---|---|
| Wysoki napływ ścieków | Estymowany chwilowy napływ przewyższa wydajność pompy. |
· Zapowietrzona pompa. · Przytkany rurociąg tłoczny. · Zbyt mała moc pompy w stosunku do obecnej wydajności. |
|
Brak połączenia |
Brak komunikacji z bramką GSM pompowni. |
· Problemy z siecią GSM. · Problemy z chmurą. · Brak zasilania/wyczerpane baterie zasilania. · Problem z bramką GSM. |
|
Praca wszystkich pomp |
Jednoczesna praca wszystkich pomp. |
· Zbyt duży napływ ścieków do pompowni. · Pompy są zapowietrzone. · Rurociąg tłoczny jest przytkany. |
| Przegląd | Zaświeciła się lampka przeglądu. | Serwis producenta rekomenduje dokonanie przeglądu urządzenia. Regularne przeglądy wydłużają jego żywotność i zapewniają bezawaryjną pracę. |
Stany ostrzegawcze pomp
| Alarm | Opis | Możliwe przyczyny |
|---|---|---|
| Wyłączona | Pompa została zdezaktywowana. | Pompa nie włączy się po osiągnięciu poziomu start. |
| Tryb ręczny | Pompa pracuje w trybie ręcznym. | Pompa została włączona w trybie ręcznym. |
| Długa praca | Pompa pracuje zbyt długo. Występuje ryzyko przegrzania silnika. | Napływ ścieków jest zbyt duży w stosunku do wydajności pompy (zapowietrzenie pompy, korki powietrzne w rurociągu, przyblokowanie wirnika lub rurociągu, zbyt mała moc pompy). |
| Częsta praca | Pompa pracuje za często. Występuje ryzyko przegrzania silnika. |
· Błędne nastawy poziomów. · Źle dobrana wydajność pompy w stosunku do napływów rzeczywistych. |
| Drgania | Czujnik drgań melduje zbyt duże drgania pompy. Ryzyko przyspieszonego uszkodzenia uszczelnień i łożysk. |
· Błędny montaż pompy. · Źle dobrany punkt pracy pompy. · Rozszczelnienie rurociągu tłocznego, pompa pracuje z prawej strony charakterystyki. |
| Spadek wydajności | Pompa pracuje poniżej zadanej wydajności. |
· Pompa jest zapowietrzona lub przyblokowana. · Zużyta hydraulika pompy. · Korki powietrzne lub zapchanie rurociągu tłocznego. |
| Spadek prądu | Pompa pracuje poniżej zadanej wydajności. |
· Pompa jest zapowietrzona. · Zużyta hydraulika pompy. · Korki powietrzne lub zapchanie rurociągu tłocznego. |
