Kompaktowe urządzenie do podnoszenia ciśnienia zgodnie z normą DIN 1988 i DIN EN 806 do pośredniego lub bezpośredniego podłączenia. Składa się z normalnie zasysających, równolegle połączonych, poziomych wysokociśnieniowych pomp wirowych ze stali nierdzewnej w wykonaniu dławnicowym. Gotowe do podłączenia z orurowaniem ze stali nierdzewnej, zamontowane na ramie głównej, z urządzeniem sterującym/regulacyjnym dysponującym wszystkimi wymaganymi urządzeniami pomiarowymi i sterującymi.

Do w pełni zautomatyzowanego zaopatrzenia w wodę i podwyższania ciśnienia w budynkach mieszkalnych, biurowych i administracyjnych, hotelach, szpitalach, domach handlowych oraz instalacjach przemysłowych.

Tłoczenie wody użytkowej, wody przemysłowej, wody chłodzącej, wody gaśniczej (z wyjątkiem instalacji przeciwpożarowych zgodnie z normą DIN 14462 oraz z pozwoleniem wydanym przez lokalne urzędy ds. ochrony przeciwpożarowej) lub innych rodzajów wody wykorzystywanej do konsumpcji, które nie są agresywne chemicznie lub mechanicznie dla zastosowanych materiałów i nie zawierają składników powodujących abrazję lub długowłóknistych

Cechy szczególne/zalety produktu

• Wytrzymała instalacja spełniająca wszystkie wymogi normy DIN 1988 (EN 806)
• Certyfikat WRAS/KTW dla pomp na wszystkie części mające kontakt z medium (wersja EPDM)
• Pompy typoszeregu MHI w połączeniu z silnikami klasy IE2 odpowiadającymi normom IEC (od 0,75 kW)
• Niezależne od kierunku obrotów uszczelnienie mechaniczne pomp
• Części mające kontakt z medium są odporne na korozję
• W pełni elektroniczny regulator Economy (ER2/ER3-4) z elektroniką sterującą i diodami LED do wskazywania stanu instalacji, analogowych i cyfrowych wejść i wyjść
• Kontrola fabryczna i wstępne ustawienie optymalnego zakresu roboczego (w tym świadectwo odbioru w oparciu o EN10204 - 3.1)

Wyposażenie/funkcja

• Wysokociśnieniowe pompy wirowe ze stali nierdzewnej typoszeregu MHI
• Rama główna ze stali ocynkowanej elektrolitycznie z amortyzatorami drgań o regulowanej wysokości do izolacji dźwiękochłonnej
• Zawór odcinający po stronie ssawnej i tłocznej każdej pompy
• Zabezpieczenie przed przepływem zwrotnym po stronie tłocznej każdej pompy
• Ciśnieniowe naczynie przeponowe 8 l, PN16 z armaturą przelotową zgodnie z DIN 4807, strona ciśnieniowa
• Czujnik ciśnienia (4-20 mA), strona ciśnieniowa
• Manometr, po stronie tłocznej
• Automatyczne sterowanie pompą za pomocą całkowicie elektronicznego urządzenia

Regulator Economy (ER) w obudowie z blachy stalowej, struktura RAL 7035, stopień ochrony IP 54, składa się z wewnętrznego układu zasilania napięciem sterującym, elektroniki sterującej, analogowych i cyfrowych wejść i wyjść

Obsługa/wskaźnik

• W pełni elektroniczny regulator Economy (ER2/ER3-4) z wewnętrznym układem zasilania elektrycznego, z elektroniką sterującą, analogowymi i cyfrowymi wejściami i wyjściami
• Możliwość ustawiania parametrów roboczych za pomocą potencjometru, przełącznika hakowego i pokrętła
• Diody do wskazywania stanu urządzenia (praca/usterka/suchobieg)
• Ustawianie trybu pracy pompy przez przełącznik R-0-A
• Wyłącznik główny

Regulacja

• W pełni automatyczna regulacja 2-4 pomp ze stałą prędkością obrotową poprzez porównanie wartości zadanej/rzeczywistej
• Sygnał czujnika 4-20 mA (kontrola przerwy w obwodzie) dla wartości rzeczywistej wielkości regulowanych
• Automatyczne, zależne od obciążenia dołączenie pomp(y) obciążenia szczytowego w zależności od wielkości regulowanej ciśnienia – constant, p-c
• Zoptymalizowane, uwzględniające straty ciśnienia wyłączanie pompy podstawowej następuje poprzez dowolnie ustawiany 2. poziom ciśnienia po aktywacji układu opóźnienia czasowego (1-180 s)
• Automatyczna, ustawiana zamiana pomp z optymalizacją czasu pracy:
• Za każdym razem, gdy wystąpi taka potrzeba, następuje zmiana pompy obciążenia podstawowego bez uwzględnienia godzin pracy
• Zamiana pomp według godzin pracy, cykliczna zamiana pomp – pompa obciążenia podstawowego po upływie sześciu godzin pracy
• Dowolny wybór trybu pracy pomp (ręczy, wył., automatyczny)
• Automatyczne okresowe uruchomienie pompy:
• Z możliwością aktywacji
• Czas między dwoma przebiegami próbnymi pompy (ok. 10 s) dziesięć godzin
• Wyłączenie przy przepływie zerowym za pomocą ciśnienia i czasu
• Przełącznik R-0-A (ręczny-0-automatyczny): Wstępny wybór rodzaju pracy dla każdej pompy, tryb „ręczny” w razie awarii regulatora (tryb awaryjny/testowy w sieci, z zabezpieczeniem silnika), „0” (pompa wyłączona – nie jest możliwe dołączanie przez układ sterowania) i „Auto” (tryb automatyczny pompy aktywowany przez układ sterowania)

Kontrola

• Wewnętrzna kontrola silnika za pomocą przetwornika lub
• zewnętrzne zabezpieczenie silnika przez czujnik termistorowy (PTC) lub styk ochronny uzwojenia (WSK)
• Zabezpieczenie przewodów sieciowych pompy za pomocą bezpieczników urządzenia (bezpieczników topikowych)
• Kontrola wartości max. i min. w instalacji z ustawianym czasem opóźnienia i wartościami granicznymi
• Zabezpieczenie przed suchobiegiem za pośrednictwem styku, np. wyłącznika pływakowego lub przełącznika ciśnieniowego
• Opcjonalne zabezpieczenie przed suchobiegiem za pomocą elektrod i przekaźników poziomu
• W przypadku usterki automatyczne przełączenie pompy pracującej na pompę rezerwową
• Wybór reakcji w razie wystąpienia awarii czujnika

Interfejsy

• Styk bezpotencjałowy (24 V/DC, 1 A) do zbiorczej sygnalizacja awarii (SSM)
• Wejście styku zabezpieczenia przed suchobiegiem
• Opcja: Styki bezpotencjałowe (24 V/DC, 1 A) do zbiorczej sygnalizacja pracy i awarii

Opcjonalne wyposażenie dodatkowe (montaż fabryczny lub późniejszy, po dokonaniu ustaleń technicznych)

• Zabezpieczenie przed suchobiegiem SK 277, przekaźnik poziomu SR-NW
• Licznik godzin pracy dla każdej pompy, sygnalizacja pracy
• Przełącznik ciśnieniowy, cyfrowy wskaźnik ciśnienia

Zalecane wyposażenie dodatkowe (należy zamawiać oddzielnie)

• Opcjonalny zestaw WMS do zabezpieczenia przed suchobiegiem
• Elastyczne rurociągi podłączeniowe lub kompensatory
• Zbiornik z systemem rozdzielającym
• Ciśnieniowe naczynie przeponowe
• Zaślepki gwintowane w systemach z gwintowanym orurowaniem zbiorczym

Spełnione normy:

• DIN 1988 (EN806) - Wymagania dotyczące wewnętrznych instalacji wodociągowych do przesyłu wody przeznaczonej do spożycia przez ludzi
• DIN 4807 - Ciśnieniowe naczynia przeponowe/przeponowe naczynia wyrównawcze
• EN 50178 - Urządzenia elektroniczne do stosowania w instalacjach dużej mocy
• EN 60204-1 - Wyposażenie elektryczne maszyn
• EN 60335-1 - Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego
• EN 60439-1/61439-1 - Rozdzielnice i sterownice niskonapięciowe
• EN 61000-6-2 - Kompatybilność elektromagnetyczna (EMC) – Odporność w środowiskach przemysłowych
• EN 61000-6-3 - Kompatybilność elektromagnetyczna (EMC) – Norma emisji w środowiskach: mieszkalnym, handlowym i lekko uprzemysłowionym

Dane eksploatacyjne

• Przetłaczane medium
  Water
• Liczba pomp
  2
• Maks. ciśnienie robocze PN
  10 bar
• Ciśnienie na dopływie
  6 bar

Dane silnika

• Przyłącze sieciowe
  3~400 V, 50 Hz
• Znamionowa moc silnika P₂
  0.55 kW
• Prąd znamionowy I_N
  3.00 A
• Znamionowa prędkość obrotowa n
  2730 rpm
• Klasa izolacji
  F
• Stopień ochrony silnika
  IP54
• Stopień ochrony urządzenia sterującego
  IP54

Materiały

• Korpus pompy
  1.4301
• Wirnik
  1.4301
• Wał
  1.4301
• Uszczelnienie wału
  BQ1E3GG
• Materiał uszczelnienia
  EPDM
• Materiał orurowania
  1.4571

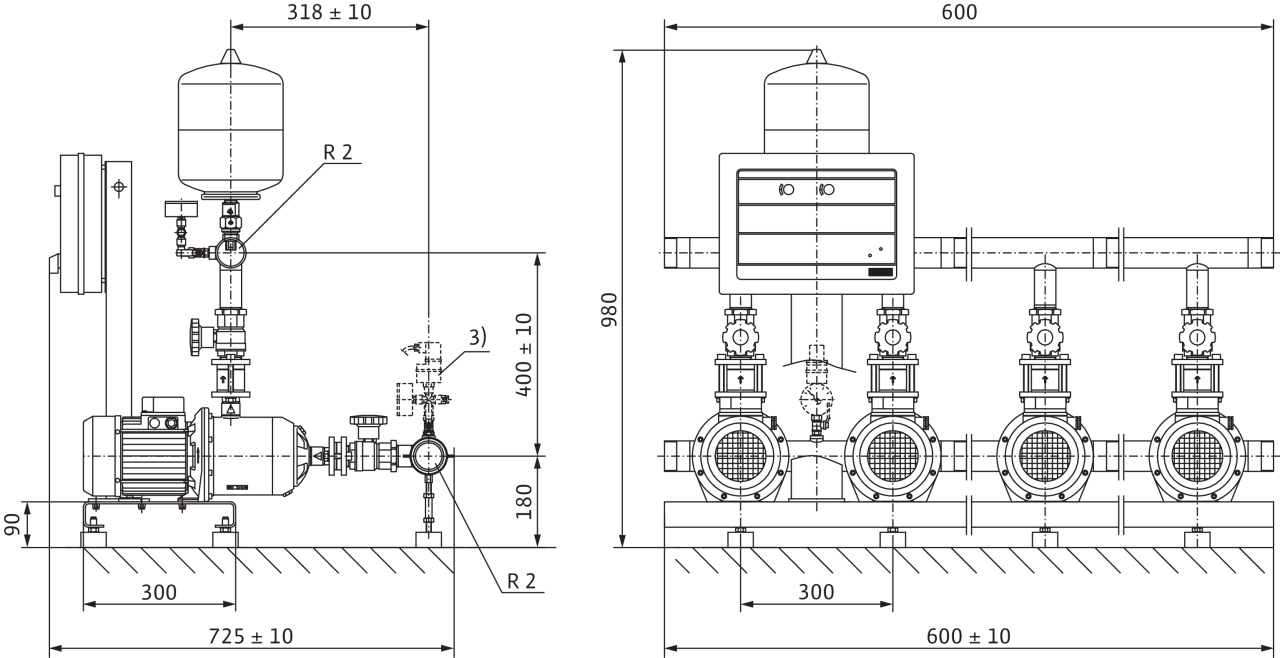

Wymiary montażowe

• Przyłącze gwintowane po stronie ssawnej DNs
  R 2
• Przyłącze gwintowane po stronie tłocznej DNd
  R 2

Informacje na temat umiejscowienia zamówień

• Produkt
  Wilo
• Nazwa produktu
  Economy CO-2 MHI 203/ER
• Masa netto ok. m
  75 kg
• Numer artykułu
  2520778
