Flumen EXCEL-TRE 30.145-4/16

Specyfikacja

Jednostka
  • Pobór mocy w punkcie pracy P1.1
    2600.00 W
  • Max. siła ciągu F
    520 N
  • Wskaźnik mocy posuwu
    0.2 N/W
  • Masa netto ok. m
    90 kg
  • Ochrona przeciwwybuchowa ATEX
    opcjonalnie
  • Ochrona przeciwwybuchowa FM
    opcjonalnie
  • Stopień ochrony silnika
    IP68
Śmigło
  • Konstrukcja śmigła
    3-skrzydłowe śmigło z samoczyszczącą piastą; odchylone do tyłu, dzięki temu wolne od zanieczyszczeń i złogów
  • Nominal propeller diameter Dnom
    300 mm
  • Prędkość obrotowa śmigła n
    1448 1/min
  • Przełożenie przekładni
    1.000
Pojemność i rodzaje zasypu
  • Wypełnienie komory uszczelnienia
    Biały olej
  • Pojemność komory uszczelnienia V
    1.20 l
Silnik/elektronika
  • Typ silnika
    TE 17-4/16R (Ex)
  • Konstrukcja silnika
    Silnik zatapialny – chłodzony powierzchniowo
  • Przyłącze sieciowe
    3~400 V, 50 Hz
  • Prąd znamionowy IN
    7.30 A
  • Prąd rozruchowy - bezpośredni IA
    68 A
  • Prąd rozruchowy - gwiazda-trójkąt IA
    23 A
  • Pobór mocy P1 max
    4100.00 W
  • Znamionowa moc silnika P2
    3450.00 W
  • Prędkość obrotowa n
    1448 rpm
  • Klasa sprawności energetycznej silnika
    IE3
  • Sprawność ηM
    84.7
  • Współczynnik mocy cos φ
    0.81
  • Min. temperatura przetłaczanej cieczy Tmin
    3 °C
  • Maks. temperatura przetłaczanej cieczy Tmax
    40 °C
  • Maks. głębokość zanurzenia
    20.00 m
  • Klasa izolacji
    H
  • Maks. częstotliwość załączania t
    15 1/h
  • min. przerwa w załączaniu t
    3 min
  • Moment rozruchowy M
    98 Nm
  • Moment bezwładności
    0.01340 kg/m²
  • Łożyska silnika
    1 łożysko rolkowe, 1 dwurzędowe łożysko kulkowe skośne
Materiały
  • Materiał silnika
    EN-GJL-250
  • Uszczelnienie statyczne
    FKM
  • Wał silnika
    1.4021, X20Cr13
  • Komora uszczelnienia
    1.4408, GX5CrNiMo19-11-2
  • Śmigło
    1.4408, GX5CrNiMo19-11-2

Wymiary i rysunki wymiarowe

Flumen EXCEL-TRE 30

Flumen EXCEL-TRE 30
Flumen EXCEL-TRE 30

Informacje dot. zamawiania

Informacje na temat umiejscowienia zamówień
  • Produkt
    Wilo
  • Nazwa produktu
    Flumen EXCEL-TRE 30.145-4/16
  • Numer artykułu
    TRE_30_145-4_16_400_50
  • Masa netto ok. m
    90 kg

Downloads

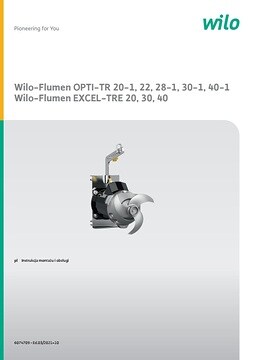

Wilo-Flumen OPTI-TR 20-1, 28-1, 30-1, 40-1 Wilo-Flumen EXCEL-TRE 20, 30, 40

Numer artykułu 6074709
Wydanie 2019-01
Numer wersji 02
Format strony 209.9 x 297.0 mm
Liczba stron 52

PDF (17 MB)

Pobierz

PDF: Flumen EXCEL-TRE 30.145-4/16
