Wilo-Rexa MINI3

Opis typoszeregu

Korzyści

  • Dobra sprawność i wysoko niezawodne działanie dzięki optymalnej hydraulice
  • Łatwa instalacja, również w wąskich studzienkach drenażowych dzięki zwartej konstrukcji, niewielkiej masie, zastosowaniu zintegrowanego kondensatora i kołnierza gwintowanego
  • Niezawodne zastosowanie podczas osuszania różnych instalacji dzięki zabezpieczonemu przed korazją wirnikowi i powiększonemu wpustowi na kabel
  • Długie interwały konserwacyjne dzięki pojemnej komorze uszczelniania i podwójnemu uszczelnieniu
  • Szybka konserwacja dzięki bezpośredniemu dostępowi do uszczelnienia komory i korpusu pompy

Niezawodna pompa do wody brudnej i ścieków do odwadniania domu i odprowadzania wód gruntowych.

Wilo-Rexa MINI3 to idealna standardowa pompa zatapialna do ścieków, przeznaczona do transportu wody zanieczyszczonej oraz ścieków bez fekaliów według DIN EN 12050-2 do odwadniania domu i odwadniania terenu. Pompa nadaje się do ustawienia mokrego w wersji stacjonarnej oraz przenośnej. Zoptymalizowany układ hydrauliczny zapewnia wysoką niezawodność w uniwersalnym zastosowaniu wraz z różnymi mediami. Dzięki zwartej konstrukcji możliwy jest montaż w wąskich studzienkach drenażowych. Napełniona olejem komora uszczelnienia ma podwójne uszczelnienie, pozwalające na długie interwały konserwacyjne. Bezpośredni dostęp do najważniejszych elementów zapewnia wygodę podczas wykonywania prac konserwacyjnych.

Rodzaj konstrukcji

Pompa zatapialna do ścieków, przeznaczona do pracy przerywanej, do stacjonarnego i przenośnego ustawienia mokrego

Zastosowanie

Tłoczenie

  • Ścieki bez fekaliów
  • Woda zanieczyszczona

Wyposażenie/funkcja

  • Kabel zasilający z
    • wtyczką (wersja P)
    • wtyczką i wyłącznikiem pływakowym (wersja A)
    • wolną końcówką kabla (3~)
  • Samoczynnie włączająca się termiczna kontrola silnika

Zakres dostawy

Pompa z kablem zasilającym oraz

    • wtyczką (wersja P)
    • wtyczką i wyłącznikiem pływakowym (wersja A)
    • wolną końcówką kabla (3~)

Instrukcja montażu i obsługi

Oznaczenie typu

Przykład:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Pompa zatapialna do ścieków

MINI3

Typoszereg

V

Wirnik o swobodnym przepływie

04

Średnica nominalna przyłącza tłocznego G 1½

11

Maks. wysokość podnoszenia w m

M

Wersja przyłącza sieciowego:

M = 1~

T = 3~

06

Wartość/10 = moc silnika P2 w kW

5

Częstotliwość (5 = 50 Hz, 6 = 60 Hz)

23

Klucz do napięcia znamionowego

A

Elektryczne wyposażenie dodatkowe:

  • Bez = z wolną końcówką kabla
  • P = z wtyczką
  • A = z wyłącznikiem pływakowym i wtyczką

5M

Długość kabla zasilającego

Dane techniczne

  • Przyłącze sieciowe: 1~ 230 V, 50 Hz lub 3~ 400 V, 50 Hz
  • Rodzaj pracy – zanurzony: S1
  • Rodzaj pracy – wynurzony: S3 15 %
  • Stopień ochrony: IP68
  • Klasa izolacji: F
  • Temperatura przetłaczanej cieczy: 3 ... 40 °C
  • Swobodny przelot kuli: 40 mm

Materiały

  • Korpus pompy: Żeliwo szare
  • Wirnik: Materiał kompozytowy
  • Płyta pokrywy przy króćcu ssawnym: Stal nierdzewna
  • Korpus silnika: Stal nierdzewna
  • Wał: Stal nierdzewna
  • Uszczelnienie po stronie silnika: NBR
  • Uszczelnienie po stronie medium: SiC/SiC
  • Uszczelnienie statyczne: NBR

Opis/budowa

Pompa zatapialna do ścieków jako zatapialne urządzenie blokowe do przenośnego ustawienia mokrego i do pracy w trybie przerywanym.

Układ hydrauliczny

Pompa z wirnikiem o swobodnym przepływie, o swobodnym przelocie kuli 40 mm. Przyłącze tłoczne ma postać pionowego przyłącza gwintowanego.

Silnik

Chłodzony powierzchniowo silnik w wersji na prąd zmienny (ze zintegrowanym z kondensatorem roboczym) lub w wersji na prąd trójfazowy do rozruchu bezpośredniego. Ciepło odpadowe oddawane jest poprzez korpus silnika bezpośrednio do opływającego go medium. Silniki mogą być stosowane w zanurzeniu w trybie pracy ciągłej (S1) i w wynurzeniu w trybie pracy przerywanej (S3).

Silnik jest wyposażony w samoczynną termiczną kontrolę silnika. Oznacza to, że w przypadku przegrzania silnik zostaje wyłączony, natomiast po ochłodzeniu – automatycznie włączony.

Kabel zasilający ma długość 5 m lub 10 m i jest dostępny w następujących wersjach:

  • Z wolnymi końcami
  • Z wtyczką
  • Z wyłącznikiem pływakowym i wtyczką

Uszczelnienie

Do uszczelnienia po stronie medium służy uszczelnienie mechaniczne, natomiast po stronie silnika pierścień uszczelniający wału. Między uszczelnieniami znajduje się uszczelnienie komory wypełnione olejem wazelinowym

Rodzina charakterystyk

Wilo-Rexa MINI3

Do pobrania

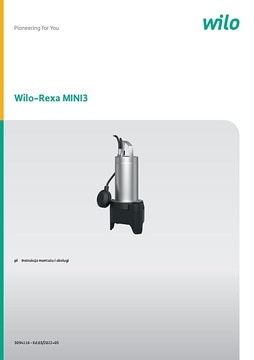

Wilo-Rexa MINI3
