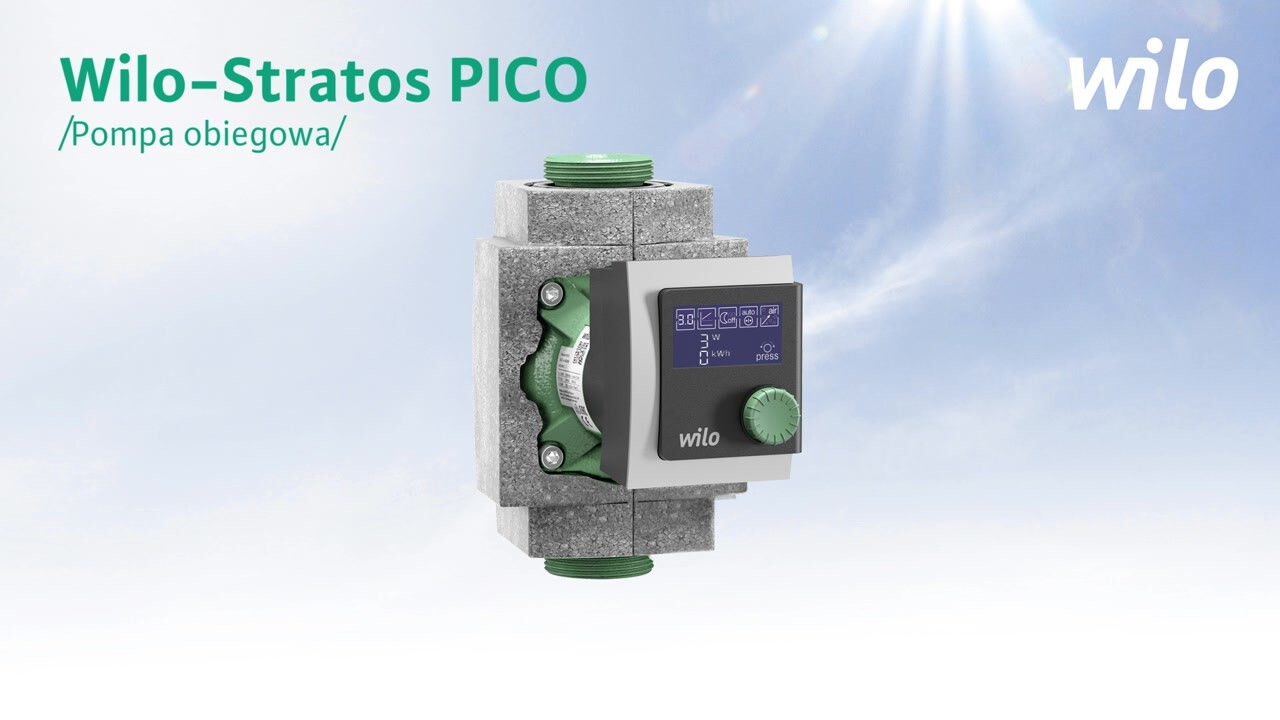

Wilo-Stratos PICO
Maksymalny komfort dzięki asystentowi konfiguracji.
Maksymalny komfort dzięki asystentowi konfiguracji.
Wielki wyświetlacz, sprawdzona technika zielonego pokrętła i nowy asystent konfiguracji powodują, że praca pompy i jej użytkowanie stają się niezwykle komfortowe. Wilo-Stratos PICO zapewnia w połączeniu z Dynamic Adapt plus nie tylko maksymalną sprawność energetyczną, lecz również wysoką niezawodność dzięki automatycznym funkcjom ochronnym.
Zalecane usługi serwisowe
Korzyści
- Łatwa obsługa dzięki asystentowi konfiguracji, przyjaznemu dla użytkownika – wyświetlaczowi LCD i technice zielonego pokrętła
- Maksymalna sprawność energetyczna poprzez połączenie technologii silników EC, Dynamic Adapt plus i precyzyjnych możliwości ustawień
- Opcjonalnie: Praca z użyciem urządzeń mobilnych przez Bluetooth i moduł BT Wilo-Smart Connect
- Duża niezawodność dzięki procedurom zabezpieczającym, takim jak automatyczne wykrywanie pracy na sucho oraz automatyczny ponowny rozruch
- Łatwa kontrola aktualnego zużycia prądu lub wysokości podnoszenia oraz skumulowanej wartości kWh
- Łatwe podłączenie zasilania elektrycznego zapewnia Wilo-Konektor
Właściwości produktu
- Wyświetlacz kolorowy
- Asystent nastawiania/ nastawianie ręczne
- Zielone pokrętło do obsługi
- Wskazujące diody LED
- Przycisk Wstecz
Właściwości produktu
- Wyświetlacz kolorowy
- Asystent nastawiania/ nastawianie ręczne
- Zielone pokrętło do obsługi
- Wskazujące diody LED
- Przycisk Wstecz
Wilo-Stratos PICO
Rodzaj konstrukcji
Bezdławnicowa pompa obiegowa z przyłączem gwintowanym, silnikiem EC odpornym na prąd przy zablokowaniu oraz zintegrowaną, elektroniczną regulacją wydajności
Zastosowanie
Wodne instalacje grzewcze wszystkich rodzajów, instalacje klimatyzacyjne, przemysłowe instalacje obiegowe.
Wyposażenie/funkcja
Tryby pracy
- Dynamic Adapt plus
- Δ p-c (regulacja wg stałej różnicy ciśnień)
- Δ p-v (regulacja wg zmiennej różnicy ciśnień)
- Stała prędkość obrotowa (n-const.)
- Kompatybilne z aplikacją Wilo-Smart Balance
Funkcje ręczne
- Ustawianie rodzaju pracy
- Ustawianie mocy pompy (wysokość podnoszenia)
- Ustawianie automatycznej pacy w trybie obniżenia nocnego
- Nastawianie automatycznej pracy zaworów niezależnych od ciśnienia
- Odpowietrzanie pompy
- Ponowne uruchomienie ręczne
- Funkcja Reset do zerowania licznika zużycia energii elektrycznej
- Funkcja Reset do przywracania ustawień fabrycznych
- Blokada klawiszy do zablokowania nastawień
Funkcje automatyczne
- Płynne dopasowanie wydajności w zależności od rodzaju pracy
- Automatyczna praca z obniżeniem
- Funkcja automatycznego odpowietrzania
- Automatyczne wykrywanie pracy na sucho
- Automatyczne ponowne uruchomienie
Funkcje sygnalizacji i wskazań
- Wyświetlacz pokazuje na zmianę:
- Aktualny przepływ
- Aktualna wysokość podnoszenia
- Aktualna prędkość obrotowa
- Pobór mocy
- Zużycie energii
- Status wyświetlacza do komunikatów ostrzegawczych (barwa wyświetlacza żółta) i komunikatów o awarii (barwa wyświetlacza czerwona) zawsze z kodem błędu i opisem w formie tekstu
- Status wyświetlacza do wyświetlania procesu (wyświetlacz niebieski):
- Odpowietrzanie pompy
- Ponowne uruchomienie ręczne
- Dioda statusu:
- Zielona dioda LED: Nienaganna praca
- Niebieska dioda LED: Komunikacja pompy z zewnętrznym modułem
Wyposażenie
- Odlew pod klucz na korpusie pompy
- Szybkie podłączenie do sieci elektrycznej za pomocą wtyczki Wilo-Konektor
- Automatyczne odpowietrzanie
- Silnik odporny na energię elektryczną przy zablokowaniu.
- Filtr cząstek stałych
- Izolacja termiczna do zastosowania w instalacjach grzewczych, w standardzie
- Interfejs Wilo-Connectivity do zewnętrznych modułów
Oznaczenie typu
Przykład: | Wilo-Stratos PICO 30/0,5-8 |
Stratos PICO | Pompa o wysokiej sprawności (z przyłączem gwintowanym), regulowana elektronicznie |
30/ | Średnica nominalna przyłącza |
0,5-8 | Znamionowy zakres wysokości podnoszenia [m] |
130 | Długość montażowa |
N | Obudowa ze stali nierdzewnej |
BT | Moduł Wilo-Smart Connect w zakresie dostawy |
Dane techniczne
- Temperatura przetłaczanego medium od -10°C do +110°C
- Napięcie zasilania 1~230 V, 50 Hz
- Stopień ochrony IPX4D
- Przyłącze gwintowane G1, G1½, G2
- Maks. ciśnienie robocze 10 bar
Materiały
- Korpus pompy: Żeliwo szare z powłoką kataforetyczną (stal nierdzewna: typ …-N)
- Izolacja termiczna: Polipropylen
- Wał: Stal nierdzewna
- Łożysko: Węgiel spiekany, impregnowany metalem
- Wirnik: Tworzywo sztuczne
Zakres dostawy
- Pompa
- Izolacja termiczna
- Wilo-Konektor
- Uszczelki
- Instrukcja montażu i obsługi
Opcje
- Wersja Stratos PICO...N z korpusem pompy ze stali nierdzewnej do zastosowania w instalacjach ogrzewania podłogowego
- Wersja Stratos PICO...-130 o małej długości montażowej 130 mm
- Wersja Stratos PICO... BT z modułem Wilo-Smart Connect BT w zakresie dostawy
Wyposażenie dodatkowe
- Złącza śrubowe
- Elementy wyrównawcze
- Wilo-Konektor z kablem zasilającym o długości 2 m i wtyczką z zestykiem ochronnym
- Wtyczka kątowa z kablem zasilającym o długości 2 m
- Moduł BT Wilo-Smart Connect
- Moduł BMS Wilo-Connect
