Wilo-DrainLift SANI-M

Popis konštrukčného radu

Zvláštne znaky/prednosti produktu

  • Najjednoduchšia inštalácia a preprava vďaka kompaktnej konštrukcii a nízkej hmotnosti
  • Prevádzková bezpečnosť vďaka veľkým spínacím objemom, tepelnou ochranou motora a poplachom nezávislým od siete
  • Nekorózny dizajn s technickými plastami a ušľachtilej ocele ponúka vysokú spoľahlivosť
  • Voliteľné prípojky pre maximálnu montážnu flexibilitu
  • Univerzálne použiteľné na základe viacerých variantov s dvomi veľkosťami guľovej priechodnosti (44/65 mm), prevádzkového režimu pre nepretržitú alebo periodickú prevádzku, ako aj vyhotovenia pre agresívne médiá
  • Jednoduchá údržba a čistenie vďaka transparentnému krytu nádrže a čistiacemu otvoru v spätnej klapke
  • Voliteľné zapojenie Wilo-SmartHome pre bezprostredné upozornenie priamo na mobilný telefón

Veľké prečerpávacie zariadenie so samostatným čerpadlom pre domy a dvojdomy.

Jednoduché zariadenie na prečerpávanie fekálií Wilo-DrainLift SANI-M je vďaka veľkému čerpaciemu objemu a voliteľným prevádzkovým režimom motora, nepretržitej prevádzky a periodickej prevádzky, ideálnym riešením pre použitie v rodinných a viacrodinných domoch s nekontrolovaným odberom splaškovej vody. S guľovou priechodnosťou 44 mm alebo 65 mm, voliteľnými prívodmi a voliteľným vyhotovením pre obzvlášť agresívne médiá je flexibilne použiteľné a jednoduché na inštaláciu. Používateľsky prístupná konštrukcia urobí údržbu obzvlášť jednoduchou. Zariadenie je vybavené voliteľným alarmovým rádiovým vysielačom, ktorý v prípade poruchy dokáže odoslať do smartfónu správu typu Push.

Konštrukčný typ

Pripravené na okamžité zapojenie a plne zaplavovateľné prečerpávacie zariadenie so samostatným čerpadlom na čerpanie odpadovej vody s obsahom fekálií.

Použitie

Čerpanie odpadovej vody s obsahom fekálií:

  • Keď odpadovú vodu nie je možné odvádzať do kanalizačného systému prirodzeným samospádom.
  • Na odvodňovanie s ochranou proti spätnému vzdutiu, keď sa miesto odtoku nachádza pod hladinou spätného vzdutia.

Vybavenie/funkcia

  • Spínacieho prístroja s poplašným zariadením nezávislým od sieťového napájania a so zberným poruchovým hlásením
  • So zástrčkou
  • Nádrže s revíznym otvorom a transparentným krytom
  • Analógové meranie hladiny (4 – 20 mA)
  • Spätná klapka s revíznym otvorom
  • Tepelné monitorovanie motora s dvojkovovým snímačom

Rozsah dodávky

  • Prečerpávacie zariadenie so spínacím prístrojom a pripojovacím káblom so zástrčkou
  • Nátrubok s prírubou DN 80/100
  • Manžeta DN 100 pre tlakovú prípojku
  • Manžeta 75 mm pre odvzdušňovaciu prípojku
  • Manžeta DN 50 pre výpustnú prípojku
  • Prítoková súprava s kruhovou pílou 124 mm a tesnením DN 100
  • Upevňovací materiál
  • Izolačná ochranná rohož
  • 9 V akumulátor
  • Prevádzková a údržbová príručka

Typový kľúč

Príklad: DrainLift SANI-M.13M/4C



DrainLift

Produktový rad



SANI

Zariadenie na prečerpávanie odpadových vôd



M

Konštrukčná veľkosť



13

Max. dopravná výška



M

Pripojenie na sieť:

  • M = 1~
  • T = 3~


4

Vyhotovenie motora a spínacieho prístroja:

  • 1 = prevádzkový režim: S3, spínací prístroj: Control MS-L
  • 2 = prevádzkový režim: S1, spínací prístroj: Control MS-L
  • 3 = prevádzkový režim: S3, spínací prístroj: Control EC-L
  • 4 = prevádzkový režim: S1, spínací prístroj: Control EC-L


C

Vyhotovenie pre agresívne médiá



Technické údaje

  • Pripojenie na sieť: 1~230 V, 50 Hz alebo 3~400 V, 50 Hz
  • Prevádzkový režim: S3 10%/S1
  • Teplota čerpaného média: 3 ... 40 °C, max. 65 °C na 5 min
  • Teplota okolia, max.: 40 °C
  • Objem nádrže: 99 l
  • Úžitkový objem vzhľadom na kladnú nasávaciu výšku*: 50 l (180 mm*)/63 l (250 mm*)/74 l (315 mm*)
  • Tlaková prípojka: DN 80
  • Prítoková prípojka: DN 100/150
  • Odvzdušňovacia prípojka: 75 mm
  • Druh ochrany spínacieho prístroja: IP54
  • Druh ochrany prečerpávacieho zariadenia: IP68 (2 mWs/7 d)

Materiály

  • Teleso motora: 1.4404
  • Hydraulika: PP-GF30
  • Obežné koleso: PP-GF30 alebo 1.4408
  • Nádrž: PE
  • Spätná klapka: PPS

Opis/konštrukcia

Plynotesná a vodotesná akumulačná nádrž so šikmo privádzajúcim zberným priestorom a revíznym otvorom s transparentným krytom. Prívody sú ľubovoľne voliteľné, meranie hladiny sa vykonáva pomocou analógového výstupného signálu 4 – 20 mA. Tlaková prípojka so zabudovanou spätnou klapkou s revíznym otvorom.

Pohon cez povrchový alebo motor s vlastným chladením s tepelným monitorovaním motora.

Vopred nainštalovaný spínací prístroj pre automatickú prevádzku:

Wilo-Control MS-L

  • Zberné poruchové hlásenie s beznapäťovým kontaktom
  • Integrované poplašné zariadenie nezávislé od napájania zo siete
  • Nastaviteľná doba dobehu
  • 1,5 m pripojovací kábel s namontovanou zástrčkou

Wilo-Control EC-L

  • Ovládanie cez displej a alfanumerické menu založené na symboloch
  • Zberné poruchové hlásenie s beznapäťovým kontaktom
  • Samostatné poruchové hlásenie s beznapäťovým kontaktom
  • Rozhranie ModBus
  • Integrované poplašné zariadenie nezávislé od napájania zo siete
  • Nastaviteľná doba dobehu
  • 1,5 m pripojovací kábel s namontovanou zástrčkou

Celková charakteristika

Wilo-DrainLift SANI-M

Stiahnutia

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Číslo výrobku 6088777
Vydanie 2020-06
Číslo verzie 01
Formát stránky 209.9 x 297.0 mm
Počet strán 40

PDF (3 MB)

Stiahnuť

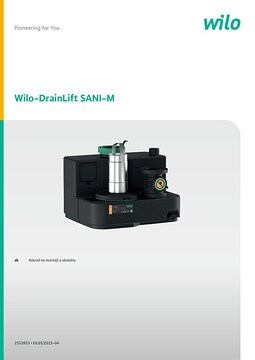

Wilo-DrainLift SANI-M
