DrainLift SANI-M

Hebeanlage

Anschlussfertige, vollüberflutbare Einzelpumpen-Hebeanlage zur Förderung von fäkalienhaltigem Abwasser.

Wilo-DrainLift SANI-M

Anzahl Treffer: [15]

Betriebsart (ausgetaucht)

S1 [10]

S3-10% [5]

Netzstecker

CEE 7/7 (Schuko) [5]

CEE 16A, 3P+N+PE, 6h [10]

Netzanschluss

1~230 V, 50 Hz [5]

3~400 V, 50 Hz [10]

Produktbezeichnung	Betriebsart pro Pumpe	Freier Kugeldurchgang der Hydraulik	Netzstecker	Netzanschluss	Artikelnummer	Listenpreis zzgl. Mehrwertsteuer
DrainLift SANI-M.11/M523/4-EF	S1	65 mm	CEE 7/7 (Schuko)	1~230 V, 50 Hz	6098853	EUR 5.926,20
DrainLift SANI-M.11/T540/4-CEE	S1	65 mm	CEE 16A, 3P+N+PE, 6h	3~400 V, 50 Hz	6098854	EUR 5.926,20
DrainLift SANI-M.12/M523/1-EF	S3-10%	44 mm	CEE 7/7 (Schuko)	1~230 V, 50 Hz	6098855	EUR 4.352,40
DrainLift SANI-M.12/M523/4C-EF	S1	44 mm	CEE 7/7 (Schuko)	1~230 V, 50 Hz	6098856	EUR 6.521,80
DrainLift SANI-M.12/T540/1-CEE	S3-10%	44 mm	CEE 16A, 3P+N+PE, 6h	3~400 V, 50 Hz	6098857	EUR 4.352,40
DrainLift SANI-M.12/T540/4C-CEE	S1	44 mm	CEE 16A, 3P+N+PE, 6h	3~400 V, 50 Hz	6098858	EUR 6.521,80
DrainLift SANI-M.16/M523/1-EF	S3-10%	44 mm	CEE 7/7 (Schuko)	1~230 V, 50 Hz	6098859	EUR 4.802,80
DrainLift SANI-M.16/M523/4C-EF	S1	44 mm	CEE 7/7 (Schuko)	1~230 V, 50 Hz	6098860	EUR 7.187,50
DrainLift SANI-M.16/T540/1-CEE	S3-10%	44 mm	CEE 16A, 3P+N+PE, 6h	3~400 V, 50 Hz	6098861	EUR 4.802,80
DrainLift SANI-M.16/T540/4C-CEE	S1	44 mm	CEE 16A, 3P+N+PE, 6h	3~400 V, 50 Hz	6098862	EUR 7.184,40
DrainLift SANI-M.17/T540/4-CEE	S1	65 mm	CEE 16A, 3P+N+PE, 6h	3~400 V, 50 Hz	6098863	EUR 6.653,50
DrainLift SANI-M.19/T540/4-CEE	S1	65 mm	CEE 16A, 3P+N+PE, 6h	3~400 V, 50 Hz	6098864	EUR 7.378,70
DrainLift SANI-M.21/T540/1-CEE	S3-10%	44 mm	CEE 16A, 3P+N+PE, 6h	3~400 V, 50 Hz	6098865	EUR 5.233,40
DrainLift SANI-M.21/T540/4C-CEE	S1	44 mm	CEE 16A, 3P+N+PE, 6h	3~400 V, 50 Hz	6098866	EUR 7.845,90
DrainLift SANI-M.23/T540/4-CEE	S1	65 mm	CEE 16A, 3P+N+PE, 6h	3~400 V, 50 Hz	6098867	EUR 8.111,30

Wilo-DrainLift SANI-M

Anschlussfertige, vollüberflutbare Einzelpumpen-Hebeanlage zur Förderung von fäkalienhaltigem Abwasser.

Als Hebeanlage für Überflur- oder Vorwandinstallation in Gebäuden oder bei Unterflureinbau in Pumpenschächten:

Wenn das Abwasser nicht direkt über ein natürliches Gefälle in die Kanalisation eingeleitet werden kann
Für die rückstausichere Entwässerung, wenn die Ablaufstelle unterhalb der Rückstauebene liegt

Für die Sammlung und Förderung von fäkalienhaltigem Abwasser in gewerblichen Bereichen:

Die C-Ausführung ist für die Förderung aggressiver Medien vorgesehen:

Abwasserförderung gemäß EN 12050

Die Hebeanlage entspricht der Norm DIN EN 12050-1.

Beispiel:	DrainLift SANI-M.13/T540/4C-CEE
DrainLift	Produktfamilie
SANI	Abwasser-Hebeanlage
M	Baugröße
13	Max. Förderhöhe in m bei Q = 0
T	Netzanschluss: M = 1~ T = 3~
540	Elektrische Kenngrößen (Nennfrequenz und Nennspannung): 5 = 50 Hz 6 = 60 Hz 23 = 230 V 38 = 380 V 40 = 400 V
4	Ausführung von Motor und Schaltgerät: 1 = Betriebsart: S3, Schaltgerät: Control MS-L 4 = Betriebsart: S1, Schaltgerät: Control EC-L
C	Ausführung für aggressive Medien
CEE	Anschlusskabel und Steckerausführung: EF = Anschlusskabel mit Schuko-Stecker (CEE 7/7) G = Anschlusskabel mit G-Stecker I = Anschlusskabel mit I-Stecker CEE = Anschlusskabel mit verschiedenen CEE-Steckern (16 A/32 A, 3-polig; 32 A, 1-polig) O = ohne Anschlusskabel und Stecker

Netzanschluss: 1~230 V, 50 Hz; 3~400 V, 50 Hz
Betriebsart: S3 10%, S1
Medientemperatur: 3 ... 40 °C (37 ... 104 °F), max. 65 °C (149 °F), 5 Minuten
Max. Umgebungstemperatur: 3 ... 40 °C (37 ... 104 °F)
Behältervolumen: 99 l (26 US.liq.gal.)
Max. Nutzvolumen im Behälter entsprechend Zulaufhöhe: 50 l (13 US.liq.gal.) (180 mm*)/63 l (16,5 US.liq.gal.) (250 mm*)/74 l (19,5 US.liq.gal.) (315 mm*)
Druckanschluss: DN 80, PN 10
Zulaufanschluss: DN/OD 110; DN/OD 160
Entlüftungsanschluss: DN/OD 75
Schutzgrad Hebeanlage: IP68 (2 mWs/7 d)
Schutzgrad Schaltgerät: IP54
Geräuschpegel: 70 dB(A)

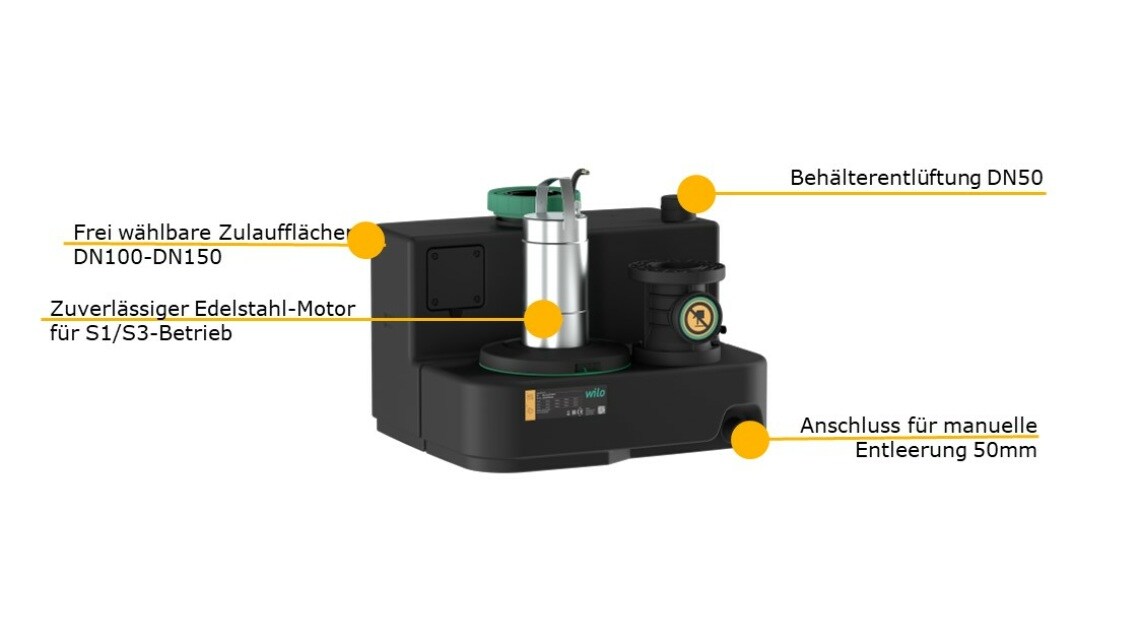

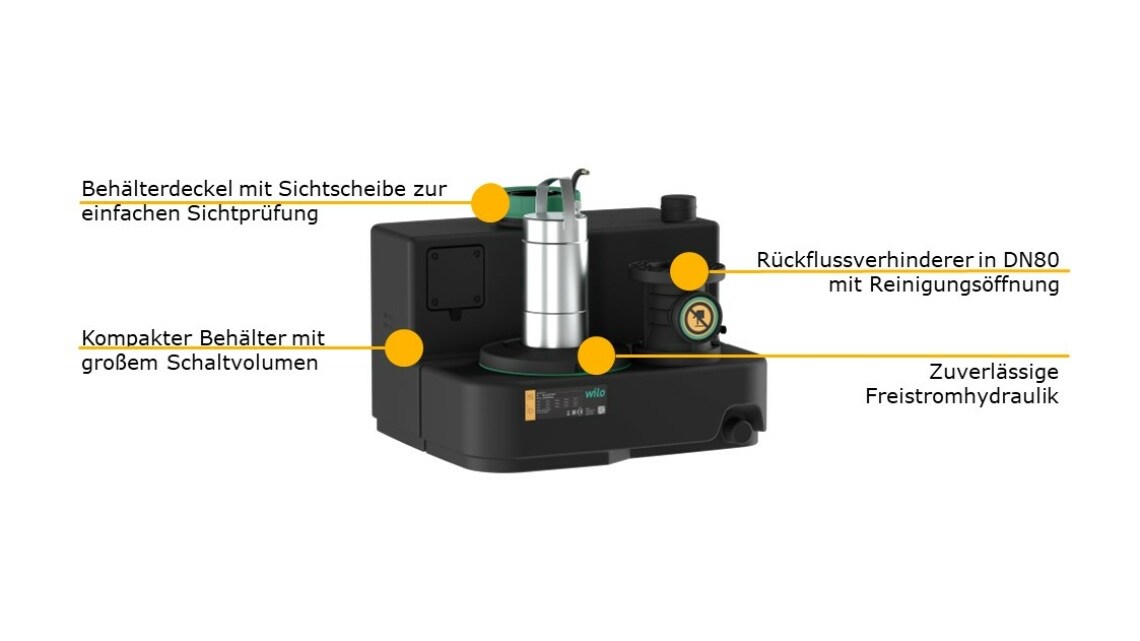

Gas- und wasserdichter Sammelbehälter:

Abwasserpumpe:

Montage direkt am Sammelbehälter
Motor mit Oberflächenkühlung (Luftkühlung) oder Eigenkühlung (Mantelstromkühlung) und thermischer Motorüberwachung
Druckanschluss mit Rückflussverhinderer und angebrachter Revisionsöffnung

Vorverdrahtete Schaltgeräte für den Automatikbetrieb:

Wilo-Control MS-L

Wilo-Control EC-L

Hebeanlage mit vorverdrahtetem Schaltgerät
- Ausführung mit Stecker: Anschlusskabel mit Stecker
- Ausführung „O“: ohne Anschlusskabel und Stecker; Hebeanlage mit vorverdrahtetem Schaltgerät
Flanschstutzen von DN 80, PN 10 bis DN/OD 110
Flexible Manschette DN/OD 110 für Ablassanschluss
HT-Doppelmuffe DN/OD 75 für Entlüftungsanschluss
HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss
Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110
Bodenbefestigungsset
Schallschutzmatte
Akku 9 V
Einbau- und Betriebsanleitung
